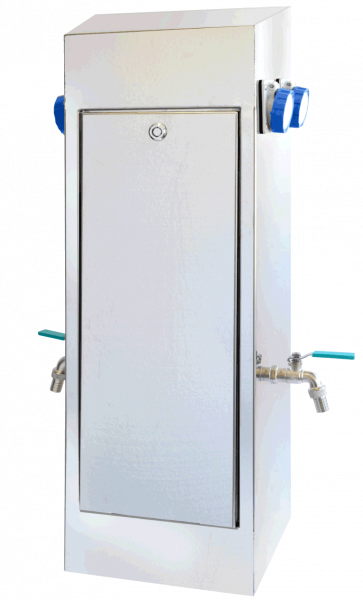

Torreta de distribución de energía ONIX

CARACTERÍSTICAS DE LA Torreta :

Cuerpo de chapa de acero inoxidable 316l 15/10 acabado cepillado GR420
Pletina integrada que permite la fijación en bloque del tipo alumbrado público distancia entre ejes 200 x 200
Puerta de acceso equipada con una cerradura dentada
Los equipamientos pueden estar compuestos por tomas P17 monofásicas 16A o 32A o toma Tetra 16A o 32A con disyuntor diferencial 30 mA según la tabla que figura al lado (variantes posibles). Se puede prever la distribución de agua mediante llave ¼ de vuelta 15/21 o por racor rápido
La conexión a la red eléctrica se realiza en placa de bornes 5 x 35² (paso en corte) por encargo)
La conexión a la red de agua se realiza en una válvula de corte general 20/27 macho
La torreta puede estar equipada por encargo de un sistema de calentamiento anticongelación anticondensación

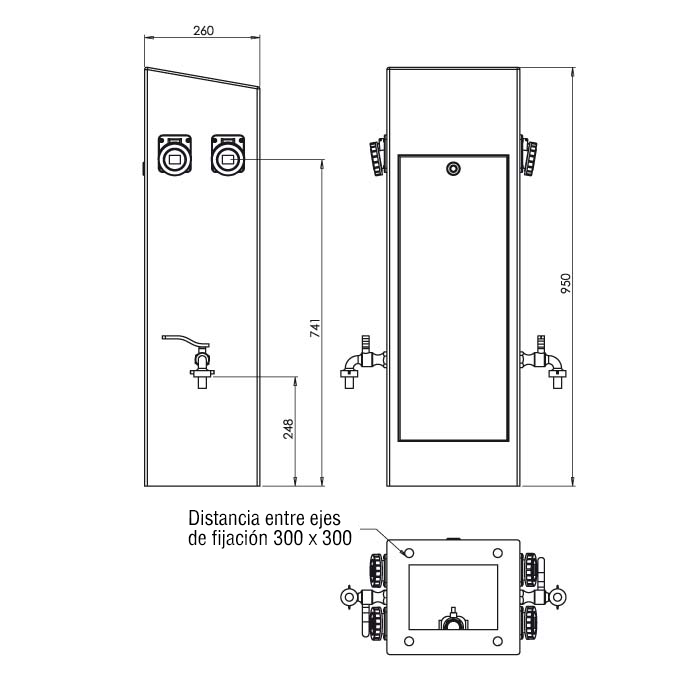

DIMENSIONES

GUÍA DE INSTALACIÓN

CÓDIGOS DE LAS CONFIGURACIONES POSIBLES

DIMENSIONES

GUÍA DE INSTALACIÓN

CÓDIGOS DE LAS CONFIGURACIONES POSIBLES

Referencia	Equipo	Información
ONI 1001 A		• 4 tomas monofásicos 16 A IP677 • 4 disyuntores diferenciales monofásicos 30 mA
ONI 1001 AR		con 2 llaves ¼ de vuelta
ONI 1002 A		• 2 tomas monofásicos 16 A IP677 • 2 disyuntores diferenciales monofásicos 30 mA • 1 toma trifásico 32 A IP67 • 1 disyuntor diferencial trifásico 30 mA
ONI 1002 AR		con 2 llaves ¼ de vuelta
ONI 1003 A		• 2 tomas monofásicos 16 A IP677 • 2 disyuntores diferenciales monofásicos 30 mA
ONI 1003 AR		con 2 llaves ¼ de vuelta
ONI 1004 A		• 4 tomas monofásicos 16 A IP677 • 4 disyuntores diferenciales monofásicos 30 mA • 1 toma trifásico 32 A IP67 • 1 disyuntor diferencial trifásico 30 mA
ONI 1004 AR		con 2 llaves ¼ de vuelta
Otras configuraciones por encargo
