Colonea - Torreta modular de suministro de energía

TORRETA DE SUMNISTRO DE ENERGÍA DESTINADA A las plazas de mercado

• Equipos a medida

• Aluminio funiddo pintado de 7 mm

• Trampilla pasacables

• Instalación de un INTERSECCIONADOR modular según NFC 17200

Gracias a su puerta de entrada de cables, la torreta puede utilizarse en posición cerrada, lo que permite dejar los equipos eléctricos en un lugar seguro.

Diferentes colores disponibles :

EL CONCEPTO DE LA TORRETA COLONEA :

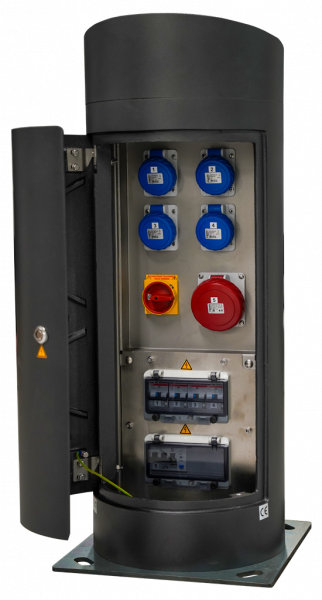

Colonea es una innovadora torreta de suministro de energía. Su estructura es completamente diferente a cualquier otra del mercado. Se ha diseñado para que sea fácil de instalar y mantener, y para que sea modular.

Colonea está disponible en 2 alturas, y cada módulo puede apilarse para aumentar la capacidad de suministro.

CARACTERÍSTICAS DE LA TORRETA :

Cuerpo de aluminio fundido de 7 mm de grosor, protegido con pintura epoxi en polvo
Pletina de fijación distancia entre ejes 300×300, de 8 mm de espesor, fijada a la base de la placa eléctrica, para instalación sobre un bloque de hormigón prefabricado tipo alumbrado público
Puerta de acceso pasacables de 7 mm de grosor con un acabado de pintura polvo epoxi. Este sistema permite utilizar la torreta con la puerta cerrada
Cerradura dentada de 3 puntos montada en la puerta
Las tomas se fijan a la placa mediante 4 tornillos de acero inoxidable y se sellan con una junta de espuma entre la placa y la toma. Cada toma de corriente (P17, IP 67) está protegida por un disyuntor diferencial de 30 mA situado bajo una ventana transparente, de conformidad con la norma NFC 17-200
Se instala un calefactor anticondensación, consistente en una resistencia calefactora autorregulable de 30 W
Su innovador diseño facilita las operaciones de mantenimiento sin necesidad de desmontar la placa eléctrica

Este modelo no puede equiparse con válvulas de distribución de agua.

LOS PUNTOS FUERTES DE LA TORRETA DE SUMINISTRO COLONEA :

– Mayor capacidad

El diseño exclusivo de COLONEA permite apilarlo sobre otro módulo, duplicando su capacidad de suministro. Cada módulo tiene su propia configuración y puerta de entrada de cables.

Para obtener más información sobre el modelo apilado, consulte COLONEA 2×800

– Conexión dentro la torreta

COLONEA dispone de un bloque de terminales situado en la parte superior del cuadro eléctrico. Una primicia en la gama Escaflow. Aquí, la torreta se conecta en 3 pasos

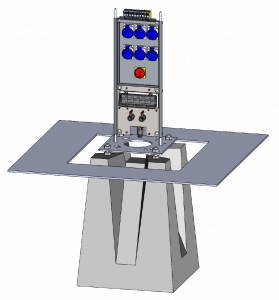

1/ Instale la placa eléctrica en el bloque de hormigón prefabricado tipo alumbrado público con una distancia entre ejes de 300×300 o 200×200

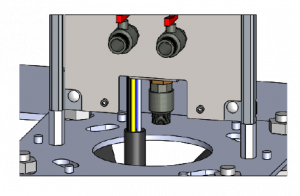

2/ Pase los cables de conexión por detrás de la placa.

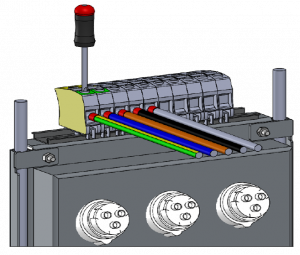

3/ Realice las distintas conexiones en el bloque de terminales situado en la parte superior de la placa

– Instalación y mantenimiento simplificados

El diseño innovador de COLONEA simplifica la instalación y el mantenimiento. Como el cuerpo es independiente de la placa de circuitos, basta con retirarlo para acceder a los distintos componentes eléctricos, sin limitaciones de espacio. La placa eléctrica permanece fija al suelo.

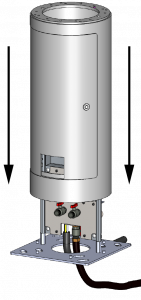

1/ Deslice el cuerpo alrededor de
la placa del circuito eléctrico.

2/ Atornille las tuercas en las varillas
de fijación en la parte superior del
cuerpo.

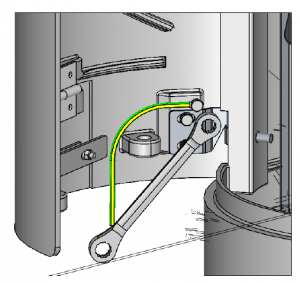

3/ Conecte la puerta de acceso a tierra mediante el cable suministrado.

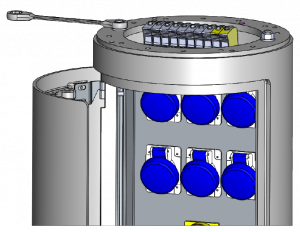

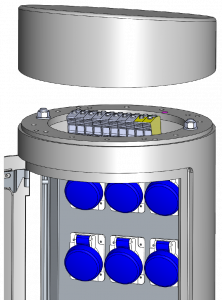

4/ Coloque el sombrerete en la parte superior del cuerpo y apriete las tuercas que la sujetan en el interior de la torreta

Para realizar operaciones de mantenimiento, efectúe las mismas operaciones a la inversa.

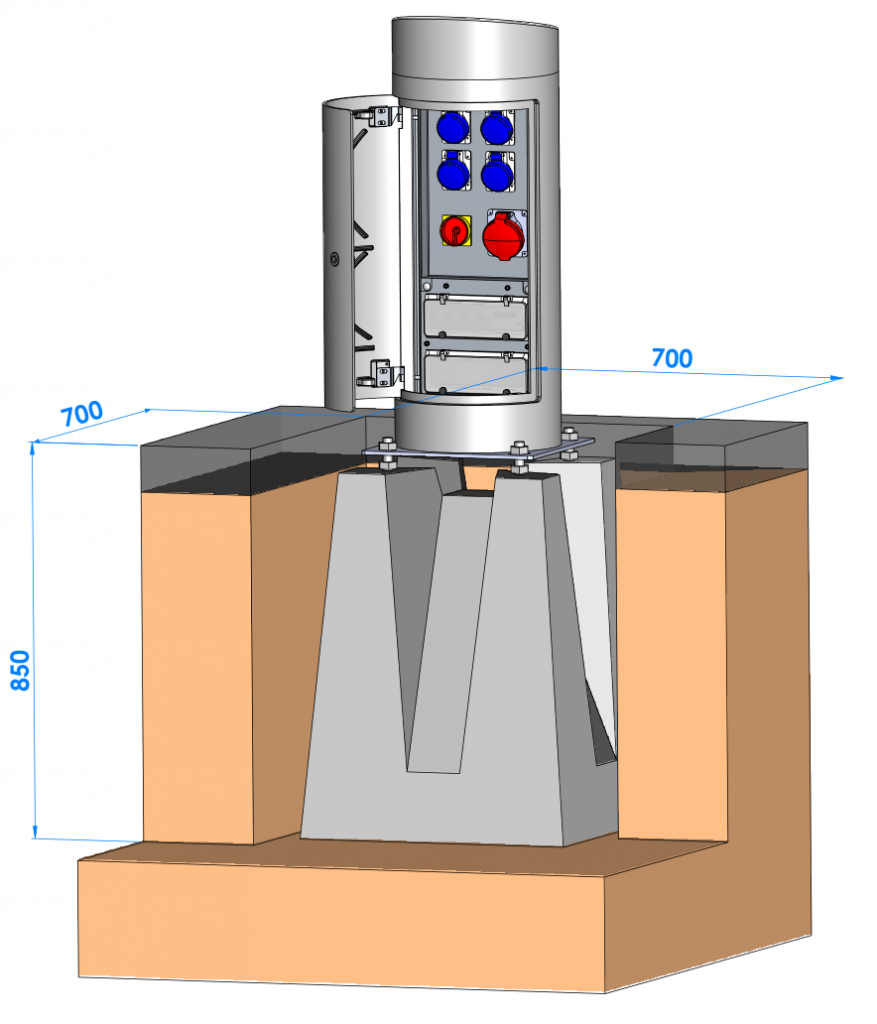

DIMENSIONES

GUÍA DE INSTALACIÓN

CÓDIGOS DE LAS CONFIGURACIONES POSIBLES

DIMENSIONES

GUÍA DE INSTALACIÓN

CÓDIGOS DE LAS CONFIGURACIONES POSIBLES

Referencia	Equipo	Información

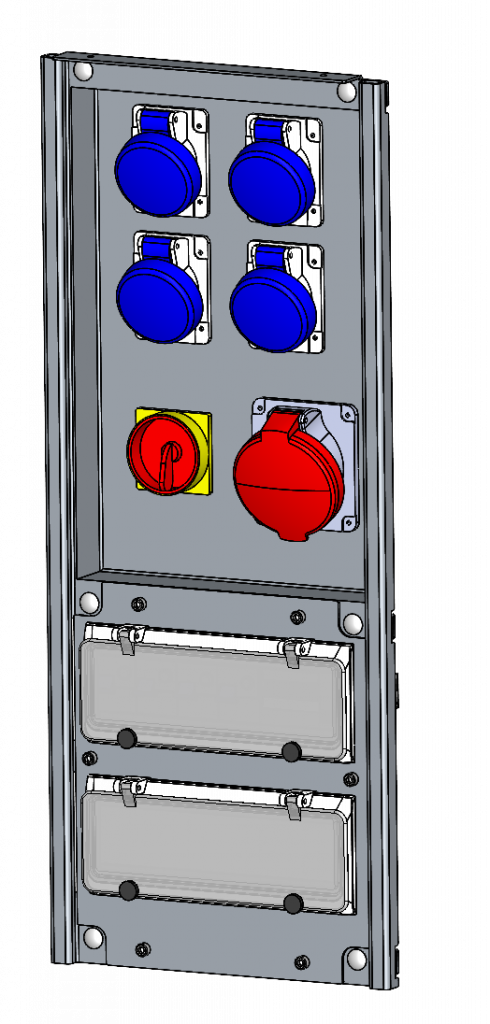

COLA 1000 A		• 4 tomas monofásicas 16 A IP67 • 4 disyuntores diferenciales monofásicos 30 mA • 1 toma trifásica 32 A IP67 • 1 disyuntor diferencial trifásico 30 mA

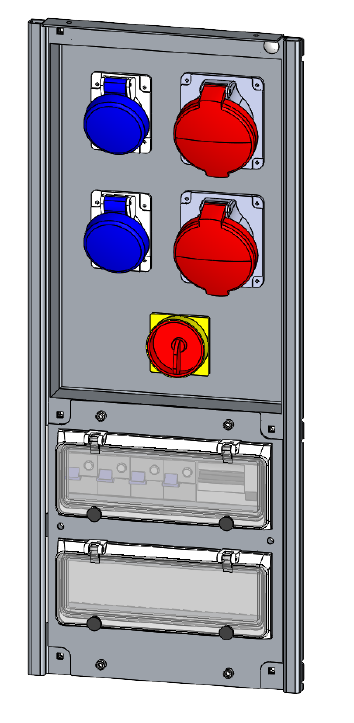

COLA 1001 A		• 2 tomas monofásicas 16 A IP67 • 2 disyuntores diferenciales monofásicos 30 mA • 2 tomas trifásicas 32 A IP67 • 2 disyuntores diferenciales trifásicos 30 mA

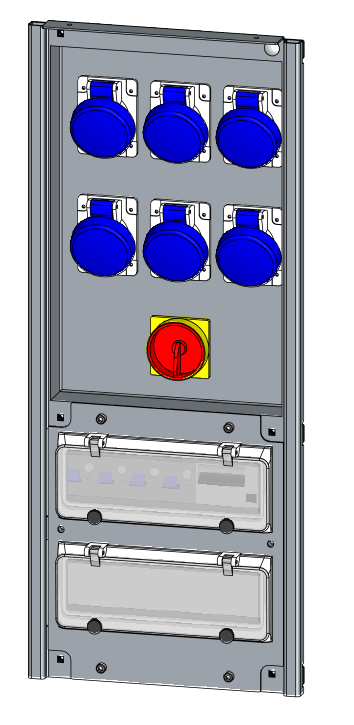

COLA 1002 A		• 6 tomas monofásicas 16 A IP67 • 6 disyuntores diferenciales monofásicos 30 mA

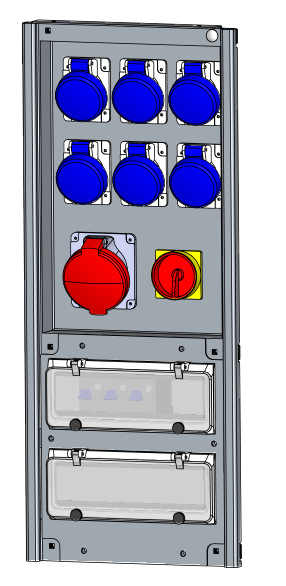

COLA 1003 A		• 6 tomas monofásicas 16 A IP67 • 6 disyuntores diferenciales monofásicos 30 mA • 1 toma trifásica 32 A IP67 • 1 disyuntor diferencial trifásico 30 mA
Otras configuraciones por encargo
