Arqueta de distribución de energía -Escaflow 67.5

CARACTERÍSTICAS DE LA ARQUETA :

Chasis fijo rotomoldeado – grosor: 7 mm
Caja de acero inoxidable 304 cepillado 15/10, puerta 15/10, cerradura dentada.
3 tapas 400kN a elección :
- acero inoxidable de llenado
- acero inoxidable lagrimado antideslizante
- fundición

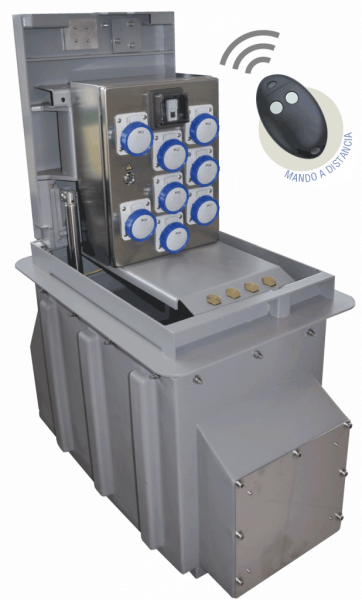

Apertura por cilindro eléctrico
Mando a distancia de 2 botones (1 para la subida, el otro para la bajada).
Tomas P17 IP67
Cada toma está protegida por un disyuntor diferencial de 30 mA
Un calentamiento autorregulado garantiza la puesta fuera de condensación de los equipos eléctricos

Esta arqueta puede equiparse con 4 racores rápidos de distribución de agua y 1 llave de cierre con purga en fondo de cuba (opcional)

Trampilla de conexión

– ver la descripción

Conexión rápida

– ver la descripción

DIMENSIONES

GUÍA DE INSTALACIÓN

CÓDIGOS DE LAS CONFIGURACIONES POSIBLES

DIMENSIONES

GUÍA DE INSTALACIÓN

CÓDIGOS DE LAS CONFIGURACIONES POSIBLES

Referencia	Equipo	Información

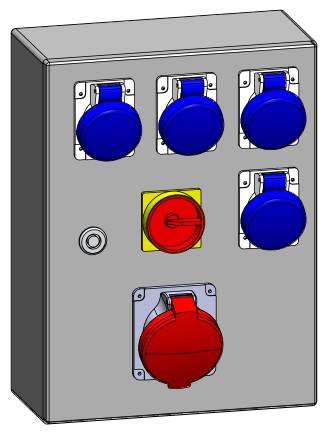

E 67 5000 B		• 4 tomas monofásicos 16 A IP67 • 4 disyuntores diferenciales monofásicos 30 mA • 1 toma trifásico 32 A IP67 • 1 disyuntor diferencial trifásico 30 mA
E 67 5000 BR		con 4 racores rápidos de agua

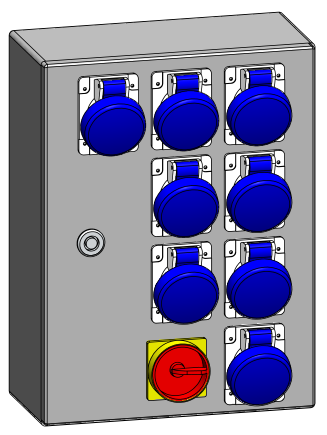

E 67 5001 B		• 8 tomas monofásicos 16 A IP67 • 8 disyuntores diferenciales monofásicos 30 mA
E 67 5001 BR		con 4 racores rápidos de agua
Otras configuraciones por encargo
REFERENCIAS TAMPONES – 3 tampones a elección :
E 67 5000 B Tapa de llenado	E 67 5000 BI Tapa de acero inoxidable lagrimado	E 67 5000 BF Tapa de fundición
